Терминология погрузочной техники

Высота подъема Max -  максимальная высота подъема с выдвинутой мачтой от пола до вил.

Габаритная высота погрузчика – высота от пола до мачты в сложенном  положении.

Длина до спинки вил - длина от крайней задней точки погрузчика до окончания грузовой каретки.

Как используется?  Габаритная длина важна при транспортировки погрузчика, а также для расчета маневренности в складских помещениях.

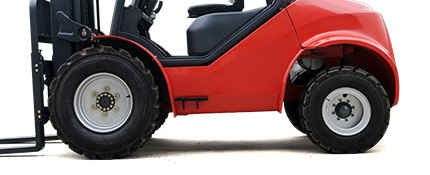

Дорожный просвет (клиренс) – расстояние от земли до нижней части погрузчика.  Зависит от строения погрузчика и выбранного типа шин.

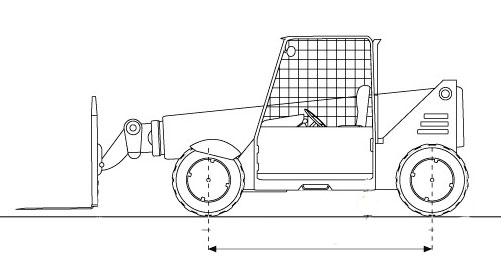

Колесная база -  расстояние между центрами передней и задней оси погрузчика.

Как используется? Погрузчики с большей колесной базой имеют более плавный ход, но при этом меньшую проходимость и наоборот c меньшей колесной базой менее плавный ход, но большую проходимость.

Радиус поворота -  наименьший необходимый радиус поворота при развороте погрузчика.

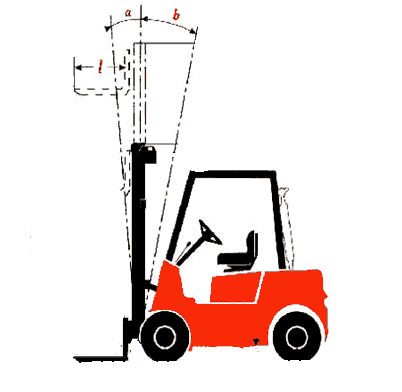

Наклон мачты – допустимый регулируемый угол наклона мачты относительно ее основания. Наклон достигается за счет двух гидроцилиндров, которые одним концом крепятся к середине мачты, а другим к нижней части шасси.

Как используется?  Важный параметр, который предотвращает опрокидывание погрузчика, груза. Важен как для безопасности водителя, так и для повышения эффективности работы на погрузчике.

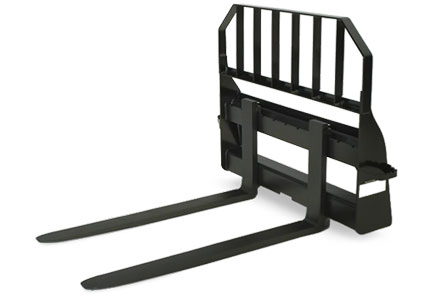

Грузовая каретка – устройство на мачте погрузчика, на которое устанавливаются вилы или другие виды навесного оборудования ( захваты, штыри, ковши и т.д.)

Как используется?  Грузовая каретка нужна для установки на погрузчик навесного оборудования.

Свободный ход грузовой каретки -  Расстояние, на которое поднимается каретка вил погрузчика, без увеличения высоты мачты. Свободный ход является опцией погрузчика и достигается за счет установки специального цилиндра свободного хода посередине мачты.

Как используется?  Свободный ход увеличивает функциональность и маневренность погрузчика в складских помещениях с низкими потолками/дверными проходами. Также позволяет использовать погрузчик внутри вагона, фуры или морского контейнера.

Боковое смещение грузовой каретки (Side shift) -  популярная опция, предназначенная для движения каретки влево/право по горизонтальной оси. Каретка с боковым смещением работает за счет установки гидроцилиндра с выводом рычага управления в кабину водителя.

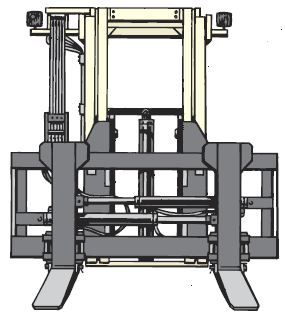

Позиционер вил -  вид навесного оборудования, который  позволяет менять расположение вил относительно друг друга. Отдельные модели позволяют расширять ширину расположения вил за каретку,  что существенно увеличивает функционал погрузчика.  Смещение вил влево/вправо осуществляется посредством верхнего и нижнего «ползунка», которые за счет гидравлики приводят в движение плиты  под  вилами.

Дуплекс (Duplex) – Двухсекционная мачта погрузчика. Может быть как свободным (маркировка FFV), так и стандартным ходом (маркировка FV) . У данного типа мачты имеются две секции и два боковых гидравлических цилиндра. Для добавления функции свободного хода добавляется дополнительный цилиндр посередине.

Триплекс (Triplex) -  Трехсекционная мачта погрузчика.  В большинстве моделей погрузчиков с триплекс мачтой свободный ход входит в стандартную комплектацию (маркировка TFV).  Работает мачта по тому же принципу, что и дуплекс.

Квадриплекс (Quadruplex) - Четырехсекционная мачта погрузчика.  Принцип работы сопоставим с мачтой дуплекс со свободным ходом.

Как используется?  Чаще всего, погрузчики с Quadruplex мачтой используются для поднятия груза на высоту до 9 м.
